BOSS Super Over Drive

部品一覧

アルミケース

ステレオジャック

モノラルジャック

LED

９ピンスイッチ（3PDT）

DCジャック

ユニバーサル基板

ICソケット

ツマミ×３

●半導体

U オペアンプ NJM4558DD

Q1 トランジスタ 2SC2240GR

Q2 トランジスタ 2SC2240GR

●可変抵抗器

LEVEL 10kΩB

DRIVE 1MΩB

TONE 20kΩA（もしくは20kΩB）

●ダイオード

D1 整流用ダイオード (1N4001・1N4002など)

D2 シリコンダイオード

D3 シリコンダイオード

D4 シリコンダイオード

●抵抗器

LED用抵抗 2.2kΩ （赤・赤・赤・金）R1 10kΩ （茶・黒・橙・金）

R2 470kΩ （黄・紫・黄・金）

R3 10kΩ

R4 100kΩ （茶・黒・黄・金）

R5 33kΩ （橙・橙・橙・金）

R6 4.7kΩ （黄・紫・赤・金）

R7 10kΩ

R8 470Ω （黄・紫・茶・金）

R9 10kΩ

R10 4.7kΩ

R11 22kΩ （赤・赤・橙・金）

R12 1MΩ （茶・黒・緑・金）

R13 10kΩ

R14 1kΩ （茶・黒・赤・金）

R15 100kΩ

R16 33kΩ

R17 33kΩ

●コンデンサ

C1 0.047μF (473)

C2 0.018μF (183)

C3 0.047μF

C4 0.018μF

C5 0.018μF

C6 0.01μF (103)

C7 1μF (電解)

C8 0.018μF

C9 1μF (電解)

C10 47μF (電解)

C11 100μF (電解)

＋

LED用抵抗器

まずはアルミケースにドリルで穴を開け、左の図のように部品取り付け・配線をします。LEDはホットボンドで固定すると良いでしょう。

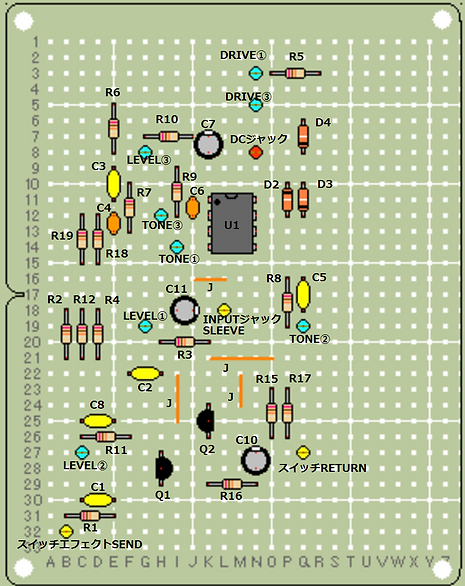

その後、下の図のように基板に部品を配置してはんだ付けをします。

基板表面の"J"と書いてあるものはジャンパーです。部品の余った足を使って、橋を架けるように設置します。

基板表面の赤青黄の点は、そこの穴に配線材を入れて、指定されたアルミケースの部品とつなぐことを表しています。
